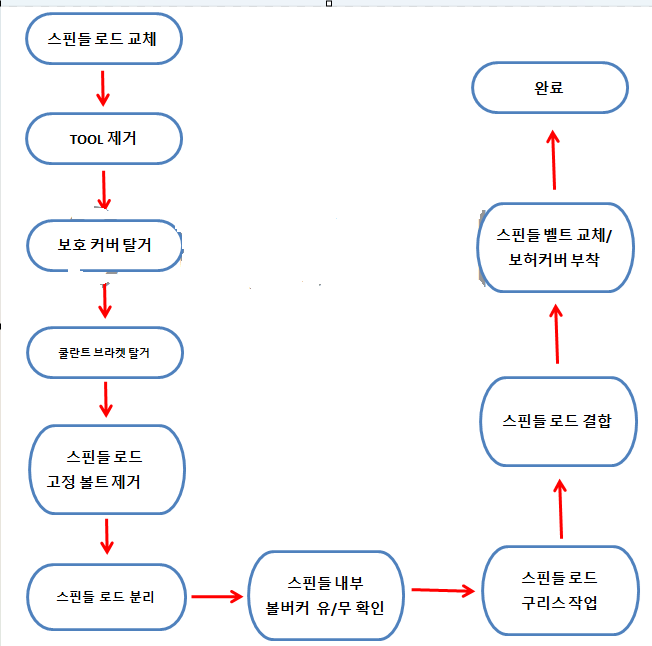

* 스핀들 로드 교체 하기전 스핀들과 TOOL 포트에 TOOL 이 장착 되어 있다면 제거 후 진행한다.

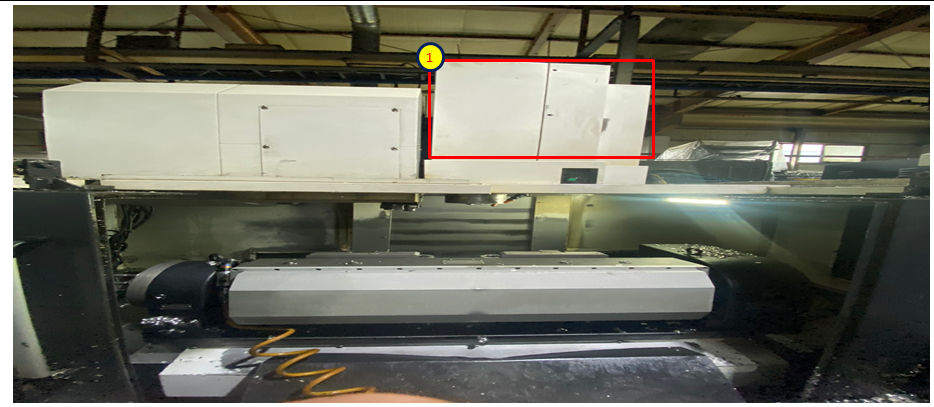

* TOOL 제거 후 사진의 1번 스핀들 모터 보호 커버를 탈거 작업을 진행한다.

* 탈거 후 스핀들 벨트를 교체 하는 순서로 진행을 한다

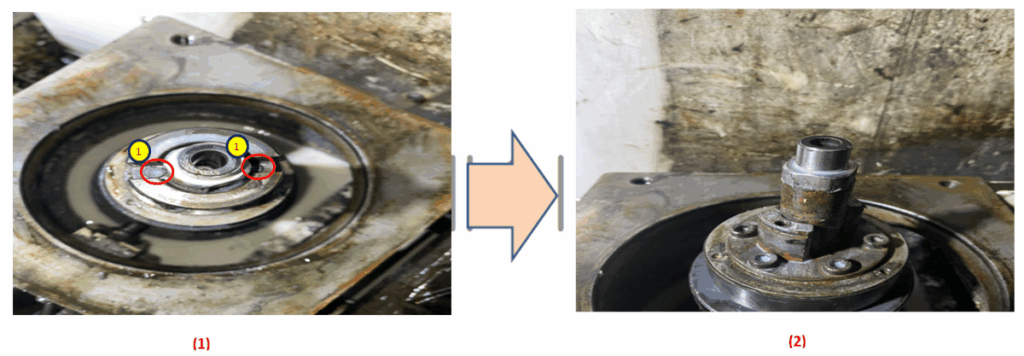

* 커버 탈거 후 쿨란트 브라켓을 빼고 나면 위의 (1)번 사진과 같이 나오게 된다.

* 1번 동그라미를 보게 되면 M4 볼트 2개가 있는데 볼트 머리에 끼여 있는 불순물 제거 후 3mm 렌치로 풀면 된다.

* 볼트 2개를 풀고 커버를 빼고 나면 (2)번과 같은 모양이 된다.

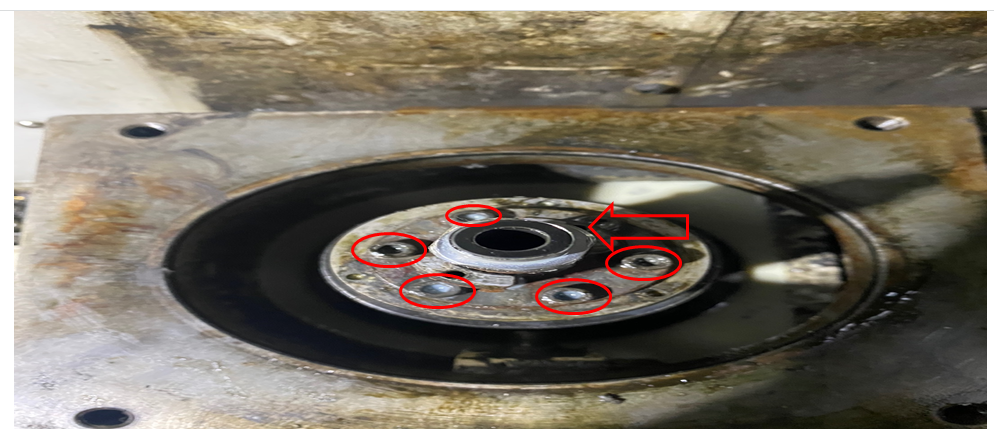

* 위의 사진의 보이는 동라미 표시된 스핀들 로드 커버 볼트(M6) 6개를 그냥 풀어야 하는데

    이때 그냥 풀게 되면 스핀들이 같이 돌기 때문에 화살표 표시 된 곳에 몽키스패너를 물린 다음 푼다.

 * 볼트 6개중 1개가 남았을때 스핀들 로드 스프링 관성 때문에 마지막 남은 볼트 풀어 낼때 다른 볼트들과

    다르게 힘이 들것이다. (볼트를 다 풀었을때 관성 때문에 살짝 튀어 오르니 놀라지 말것)

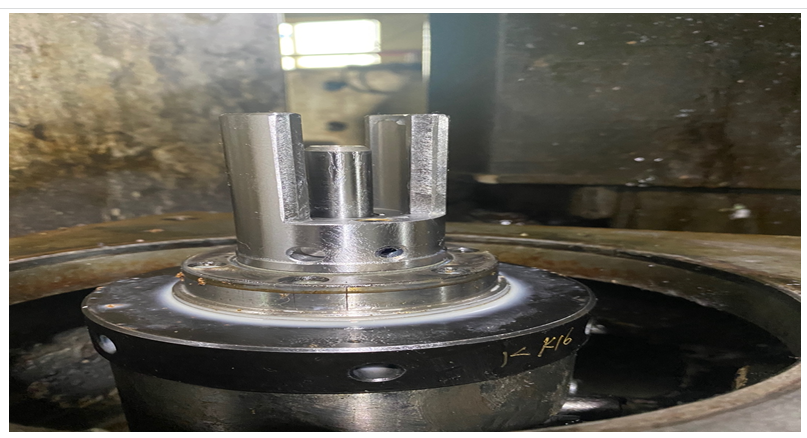

* 동그라미 표시된 부분에 맞는 볼트를 찾아 핀 뽑기를 사용 하여 천천히 들어 올린다.

* 천천히 들어 올린 스핀들 로드에 볼커버는 아직 스핀들에 붙어 잇고 볼은 빠지게 된다.

* 스핀들 로드 볼커버를 빼기 위해서는 밑에서 (-) 자 드라이버를 사용하여 밀어 올리면 되는데 이때 위에서 커버가 다 나왔는지 다시 한번 확인을 해야 한다.

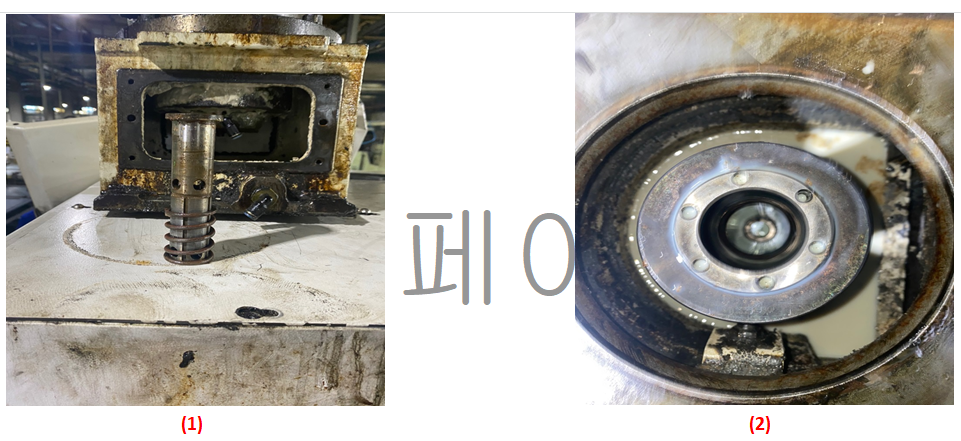

* (1) 번 사진은 스핀들 로드를 빼냈을때 스핀들에 끼여 남아 있는 스핀들 로드 볼 커버이다 * (2) 번 사진은 스핀들 내부에 로드가 없는 사진이다.

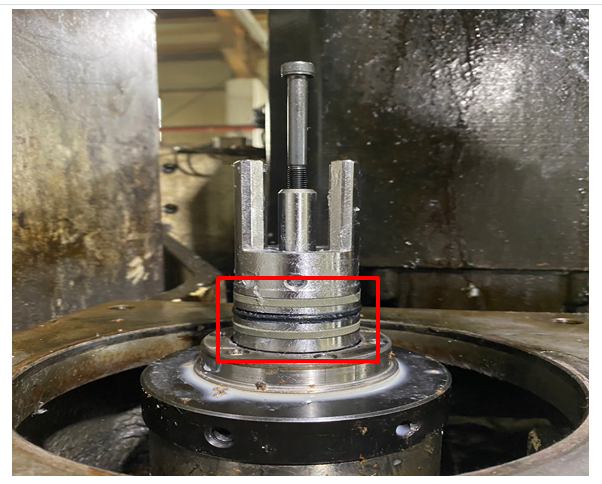

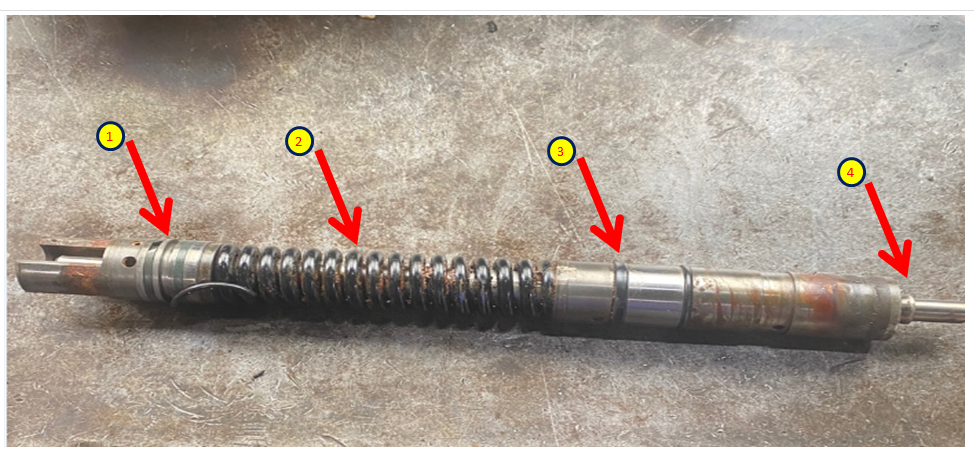

* 스핀들 로드를 결합 하기전 위 사진의 화살표 표시된 부위에 구리스를 바른다

 (구리스를 바르는 이유는 1,2,3 같은 경우 오링이 빠지지 않기 위함이고 4번은 볼커버와

  볼이 흘러내지 않게  하기위해 구리스를 발라 넣어 준다.)

 * 구리스를 다 바르고 넣기전 로드를 세워 볼커버가 있는 바닦부를 바딱에 힘껏 눌러 준 다음

 손으로 받히고 스핀들 내부에 넣어 주면 된다.

* 스핀들 로드를 넣으면 빨간네모 박스에 보이는 만큼만 들어 가게 되는데 다들어 간것은 아니다.

   위에서 스핀들 로드를 뺴기 위해 핀뽑기를 사용 했다면 핀뽑기를 사용한 볼트를 위에 채워

   고무 망치로 밀어 넣으면 된다.

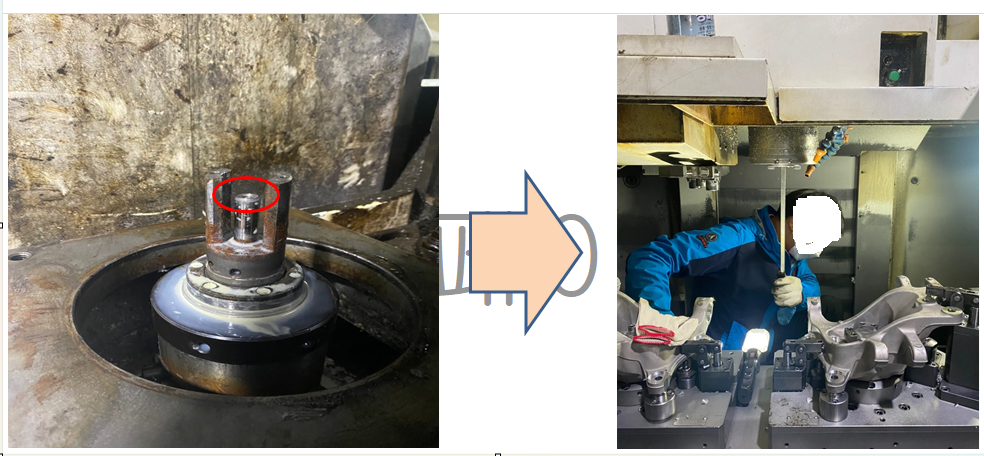

* 고무 망치로 넣었을때 오링이 보이지 않고 위의 사진과 같은 그림이 나오게 되면 커버를 결합 시킨다.

  (이때 로드 스프링 힘 때문에 기존 볼트를 사용 하면 결합이 안되니 기존 볼트 보다 10mm 긴 볼트

    2개를 양쪽에 걸어서 누른 다음 나머지 볼트를 다 채우고 긴 볼트를 뺀후 기존 볼트를 결합한다.)

* 결합 후 쿨란트 브라켓을 결합 하기전 스핀들 벨트도 같이 교체 해준다.

* 교체 작업이 끝이 나면 TOOL 교체, 스핀들 회전 작업을 실행한다.
