현대위아 F500 ATC 모터 오버로드: 완벽 점검 및 수리 가이드

1. 오버로드, 왜 발생할까요?

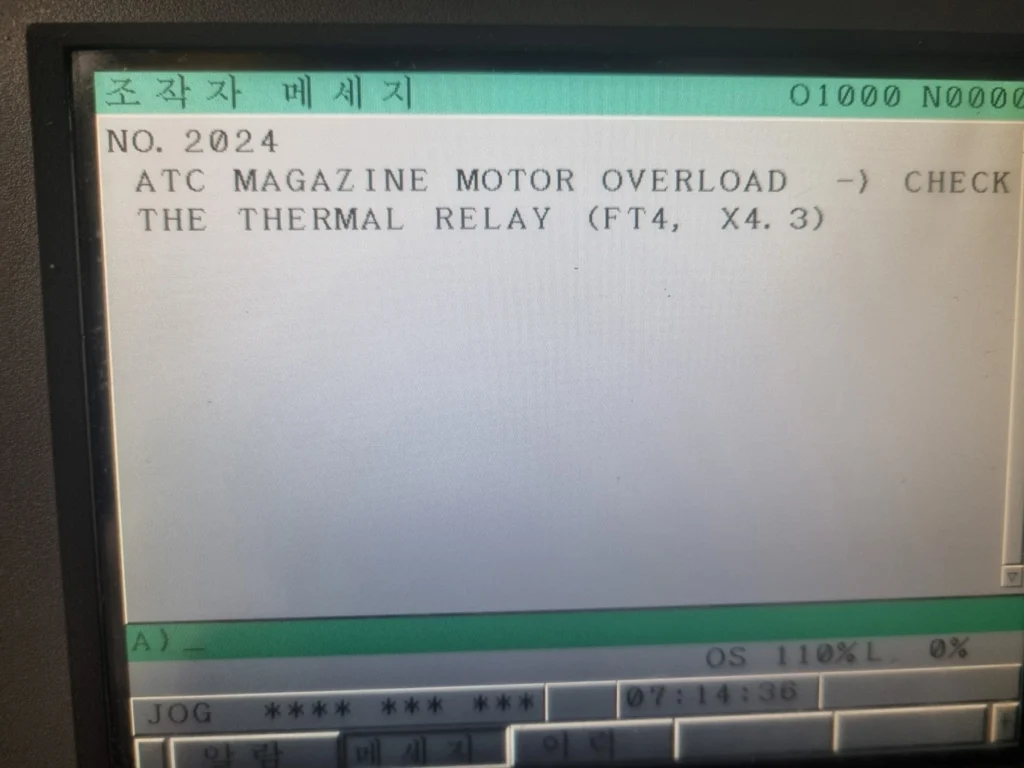

ATC(Automatic Tool Changer) 모터의 오버로드는 크게 기계적인 문제와 전기/전자적인 문제로 나눌 수 있습니다. 오버로드 에러 메시지가 뜬다면, 먼저 어떤 상황에서 발생했는지 파악하는 것이 중요해요.

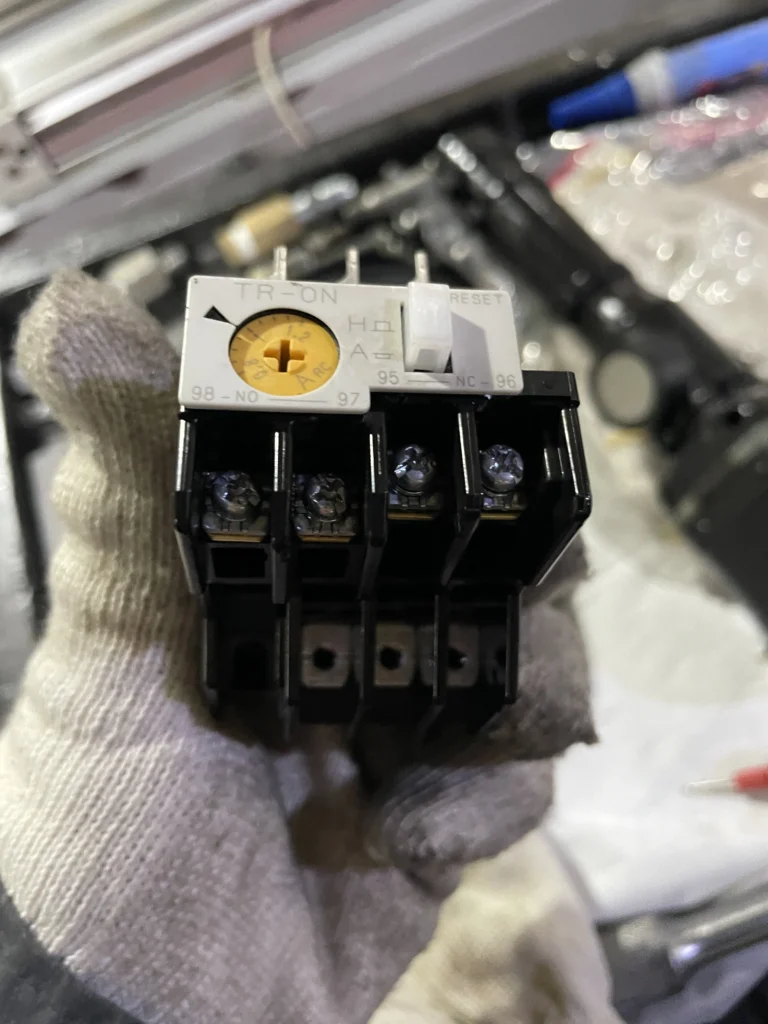

**OCR ( 오버로드 ) 교체시 A범위 똑같이 세팅하시기 바랍니다.**

툴 교환 시작 시: 툴 포켓 또는 툴 암의 걸림, 모터 부하 상승.
매거진 회전 중: 매거진 내부 이물질, 회전축 베어링 손상.
툴 클램프/언클램프 시: 클램프 메커니즘 고착 또는 손상.
전반적인 ATC 동작 중: 모터 자체의 문제, 드라이브 이상, 케이블 불량 등.

2. 현장 점검, 이렇게 시작하세요!

안전을 위해 모든 작업 전에 반드시 장비의 전원을 차단하는 것을 잊지 마세요!

2.1. 기계적 원인 진단 (가장 흔한 원인!)

대부분의 ATC 오버로드는 기계적인 문제에서 시작됩니다.

이물질 확인: ATC 모터 주변이나 툴 매거진 내부에 칩, 공구 파손 조각, 절삭유 슬러지 등이 끼어 있는지 꼼꼼히 살펴보세요. 작은 이물질 하나가 모터에 큰 부담을 줄 수 있습니다.
윤활 상태 점검: ATC 암, 매거진, 툴 클램프/언클램프 등 움직이는 모든 부위에 윤활이 제대로 되어 있는지 확인합니다. 윤활 부족은 마찰을 증가시켜 모터에 과부하를 줍니다. 필요하다면 제조사 권장 윤활유로 재윤활해주세요.
벨트/기어 상태: 모터에 연결된 벨트가 너무 느슨하거나 팽팽하지 않은지, 혹은 마모, 균열, 이빨 빠짐은 없는지 확인합니다. 기어를 사용하는 경우, 기어 이빨의 마모나 손상 여부도 중요합니다.
베어링 및 기구부 마모: ATC 모터나 감속기 내부의 베어링 손상은 비정상적인 소음과 함께 모터에 큰 부하를 줍니다. ATC 암, 툴 포켓, 클램프 기구부 등 핵심 부품들의 마모나 변형이 있다면 교체를 고려해야 합니다.
툴 포켓/툴 매거진: 툴 포켓에 이물질이 끼어 툴 삽입/인출이 원활하지 않거나 포켓 자체가 손상되었는지 확인합니다. 또한, ATC가 허용하는 최대 툴 크기나 무게를 초과하는 공구를 사용하고 있지는 않은지 점검해야 합니다.

2.2. 전기/전자적 원인 진단

기계적 문제가 없다면, 전기/전자적 문제를 의심해 볼 수 있습니다.

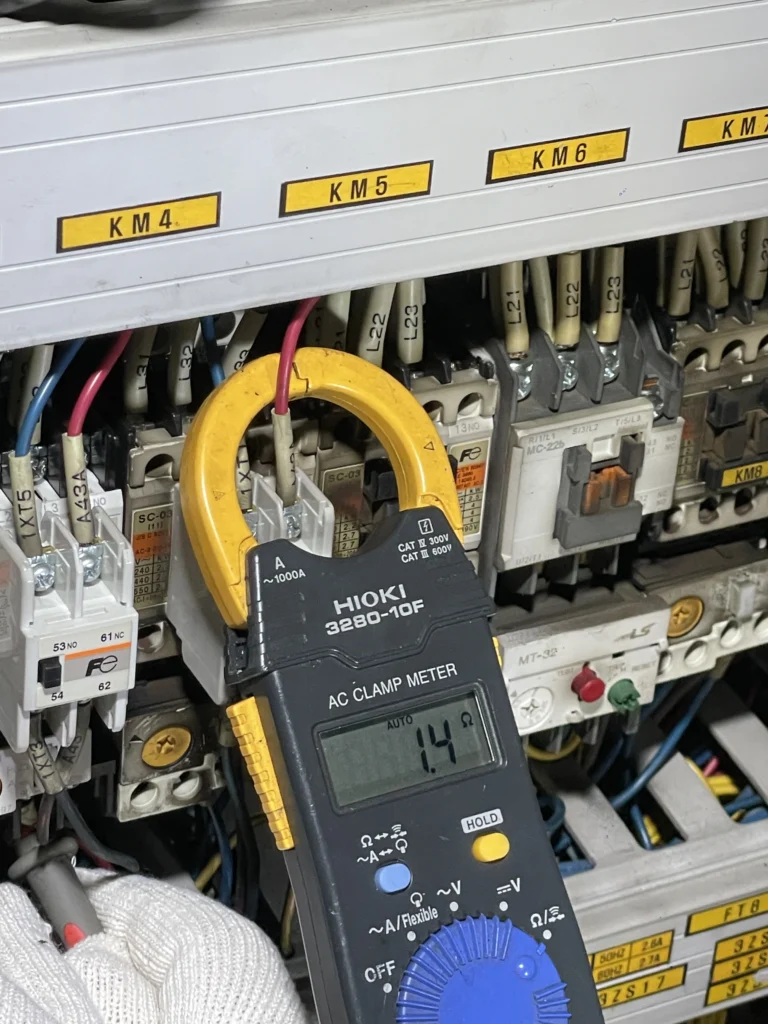

모터저항측정 — OCR( 오버로드 ) 단자에서 U , V ,W 단자 저항측정 합니다. 똑같이 나온다면 모터는 문제없음 , 다르게 나온다면 중간 단자나 모터 결선 풀고 다시 체크 합니다.

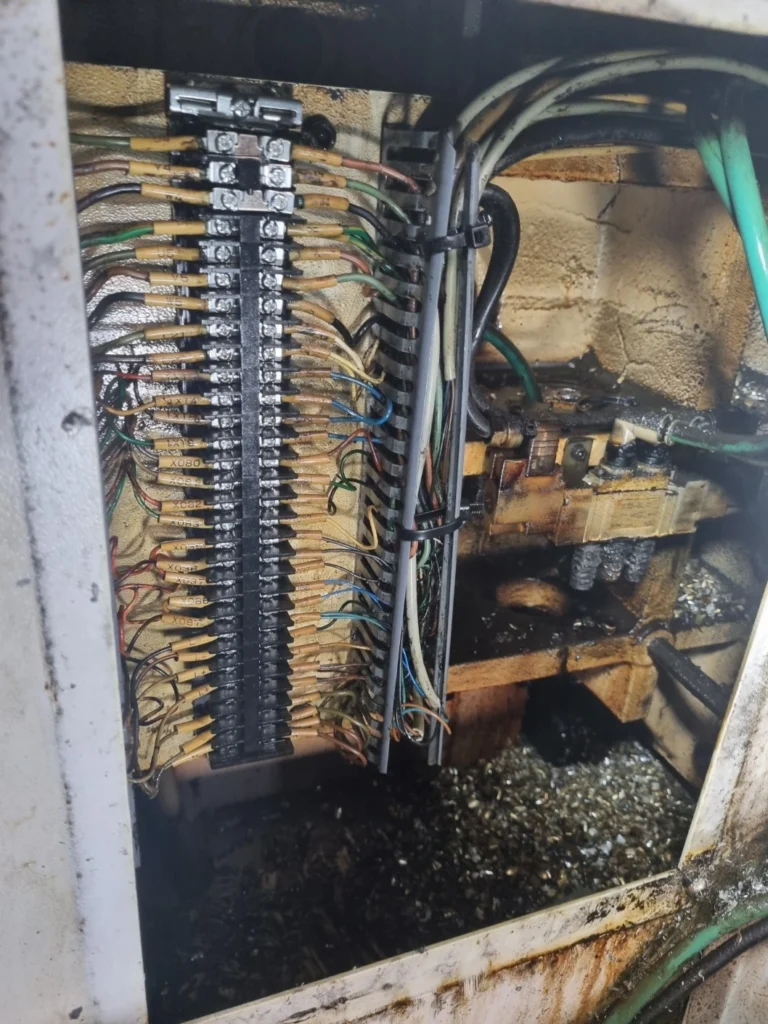

중간단자대박스 — 중간 단자대박스-F500 초창기 모델 단자대 현재는 커넥터 타입으로 나와서 문제없습니다 . 상부 단자대를 보시면 U V W 단자대가 파손 되어 있습니다. 이날 OCR 점검해보니 저항값이 이상해서 점검해보니 사진과 같은 상태입니다. 이 날 단자대 교체 , 다행히 모터 이상없고 , OCR 고장 ( 단자대 문제 생기면서 발생 )

모터 자체 문제:
- 권선 저항 측정: 전원 차단 후, 모터 권선(U, V, W상)의 저항값을 측정하여 단선이나 단락 여부를 확인합니다.
- 절연 저항 측정: 모터 권선과 접지 간의 절연 저항을 측정하여 절연 불량 여부를 확인합니다.
서보 드라이브 점검:
- 에러 코드 확인: 드라이브 자체에 표시되는 에러 코드가 있는지 확인하고 기록합니다.
- 파라미터 설정: 드라이브의 파라미터 설정이 올바른지 (특히 과부하 보호 관련 설정) 제조사 매뉴얼과 비교하여 확인합니다.
- 전압 및 냉각: 드라이브에 인가되는 전압이 정상 범위인지 확인하고, 드라이브 냉각팬이 정상 작동하는지, 통풍구가 막히지 않았는지 확인합니다.
케이블 및 엔코더: 모터와 드라이브를 연결하는 전원 케이블과 엔코더 케이블에 단선, 피복 손상, 접촉 불량 등이 없는지 꼼꼼히 확인합니다. 엔코더는 모터의 위치를 감지하는 중요한 부품으로, 신호가 불안정하면 오버로드를 유발할 수 있습니다.

3. 문제 해결 및 수리

원인을 파악했다면, 이제 수리에 들어갑니다.

이물질 제거 및 윤활: 가장 먼저 이물질을 제거하고, 모든 가동 부위에 충분한 윤활유를 도포합니다.
부품 교체: 마모되거나 손상된 벨트, 베어링, 기어, 기구부 부품 등은 주저 없이 새것으로 교체해야 합니다.
모터/드라이브 수리 또는 교체: 모터 자체의 고장(권선 불량 등)이나 드라이브 내부 고장은 전문 수리 업체에 의뢰하거나 새 부품으로 교체하는 것이 가장 확실한 방법입니다.
케이블 교체 및 파라미터 재설정: 손상된 케이블은 새것으로 교체하고, 드라이브 파라미터가 잘못 설정되어 있다면 제조사 권장값으로 재설정합니다.

4. 최종 확인 및 테스트

수리가 완료되었다면, 전원을 인가하기 전에 모든 연결부가 안전하게 체결되었는지 다시 확인하세요.

먼저 수동 모드에서 ATC 동작을 천천히 테스트하여 이상 유무를 확인합니다.
이상이 없다면 자동 모드에서 툴 교환을 여러 번 반복하여 정상 작동하는지 확인하고, 오버로드 경고가 다시 발생하지 않는지 모니터링합니다.

현대위아 F500 ATC 모터 오버로드는 복합적인 원인으로 발생할 수 있으므로, 위에 제시된 점검 순서를 차근차근 따라 해보시는 것이 중요합니다. 만약 직접 해결하기 어렵거나 문제의 원인을 찾기 힘들다면, 현대위아 서비스 센터나 공작기계 전문 수리업체에 문의하여 전문가의 도움을 받는 것이 가장 안전하고 효율적인 방법입니다.

이 가이드는 현대위아 공식적인 권장은 아닌며 개인적인 사견입니다.
