F500/50 현대위아 M19 센서 점검 및 교체 가이드 (MCT 주축 정위치)

현대위아 F500/50 장비의 M19 센서는 장비의 정확한 작동을 위해 매우 중요한 부품이에요. 센서 오작동 시 스핀들 회전 이상 등 다양한 문제가 발생할 수 있어, 주기적인 점검과 필요한 경우 신속한 교체가 필수적입니다. 아래 가이드를 통해 F500/50 M19 센서의 점검 및 교체 방법을 상세하게 알아보세요.

1. 근접 센서(Proximity Sensor) 기본 정보

M19 센서는 일반적으로 **근접 센서(Proximity Sensor)**의 일종으로, 물리적인 접촉 없이 물체의 존재를 감지하는 데 사용됩니다. 금속 물체를 감지하는 방식에 따라 다양한 종류가 있지만, 공작 기계에서는 주로 유도형 근접 센서가 많이 쓰여요.

• 주요 제조사:
  • 오토닉스(Autonics): 국내를 대표하는 센서 및 제어기기 전문 기업입니다. 오토닉스 공식 웹사이트에서 다양한 근접 센서 정보를 확인할 수 있어요.
  • 옴론(Omron): 일본의 대표적인 자동화 부품 기업으로, 고품질의 센서를 생산합니다. 옴론 공식 웹사이트를 참고하세요.
  • 발루프(Balluff): 독일의 산업 자동화 전문 기업으로, 정밀한 센서 기술력을 자랑합니다. 발루프 공식 웹사이트에서 더 많은 정보를 얻을 수 있습니다.

2. MCT에서 M19 명령어의 역할

MCT(Machining Center)에서 M19 명령어는 “주축 정위치 정지” 또는 “스핀들 오리엔테이션(Spindle Orientation)” 기능을 담당해요. 이는 스핀들(주축)을 특정 각도나 위치에 정확하게 정지시키는 매우 중요한 기능입니다.

• 주요 사용 목적:
  • 공구 교환(Tool Change): MCT에서 공구를 자동으로 교환할 때, 새로운 공구가 스핀들에 정확히 장착될 수 있도록 스핀들의 위치를 고정하는 데 사용됩니다.
  • 정밀 가공: 특정 공구가 특정 방향을 향해야 하는 정밀 가공 작업(예: 보링, 탭핑, 브로칭 등) 시 스핀들의 방향을 제어하여 가공 정밀도를 높여줘요.
  • 보조 공정: 일부 보조 공정에서 스핀들을 특정 위치에 고정하여 다른 작업(예: 공작물 로딩/언로딩, 측정 등)을 수행할 수 있도록 합니다.

M19 명령어는 주로 M03 (주축 정회전), M04 (주축 역회전), M05 (주축 정지)와 함께 사용되며, 스핀들 위치를 정밀하게 제어하는 데 필수적인 M 코드입니다.

3. F500/50 M19 센서 점검 절차

M19 센서의 상태를 확인하고 문제가 발생했을 때 원인을 파악하는 단계예요.

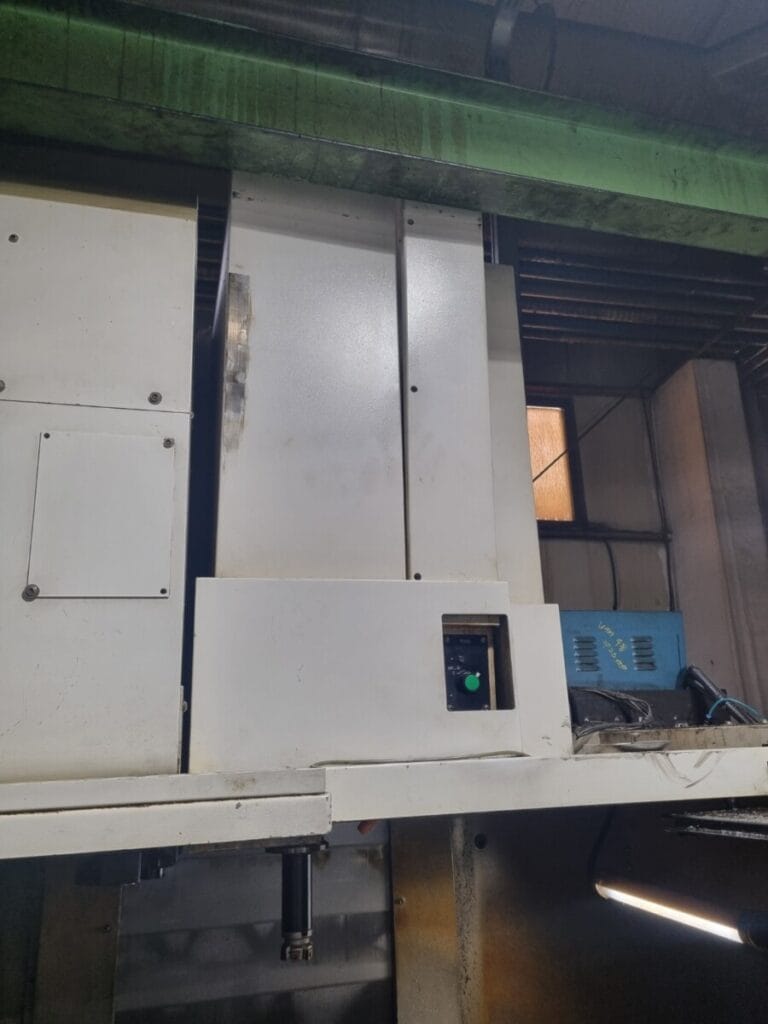

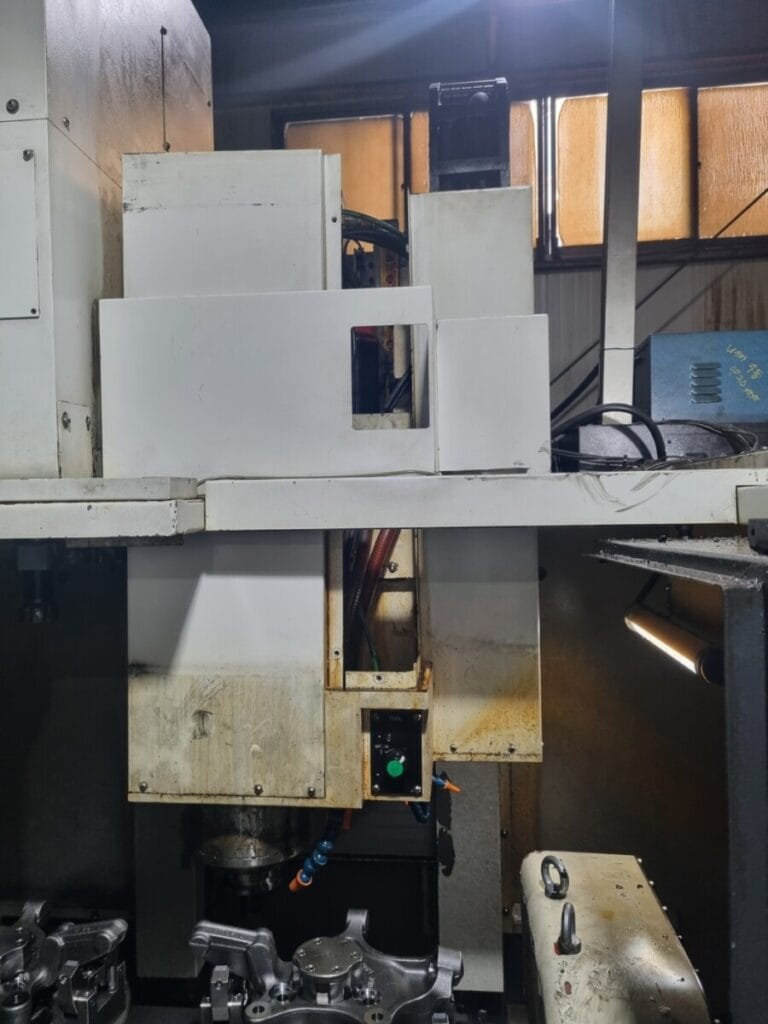

• 상부 부분 커버 제거: 센서 접근을 위해 장비 상부의 보호 커버를 제거합니다.
• 근접 센서 점등 유무 확인: 금속 물체를 센서에 가까이 가져갔다가 떼어내면서 센서의 점등 여부를 확인합니다. 센서가 정상적으로 작동한다면 금속이 감지될 때 불이 들어와야 해요.

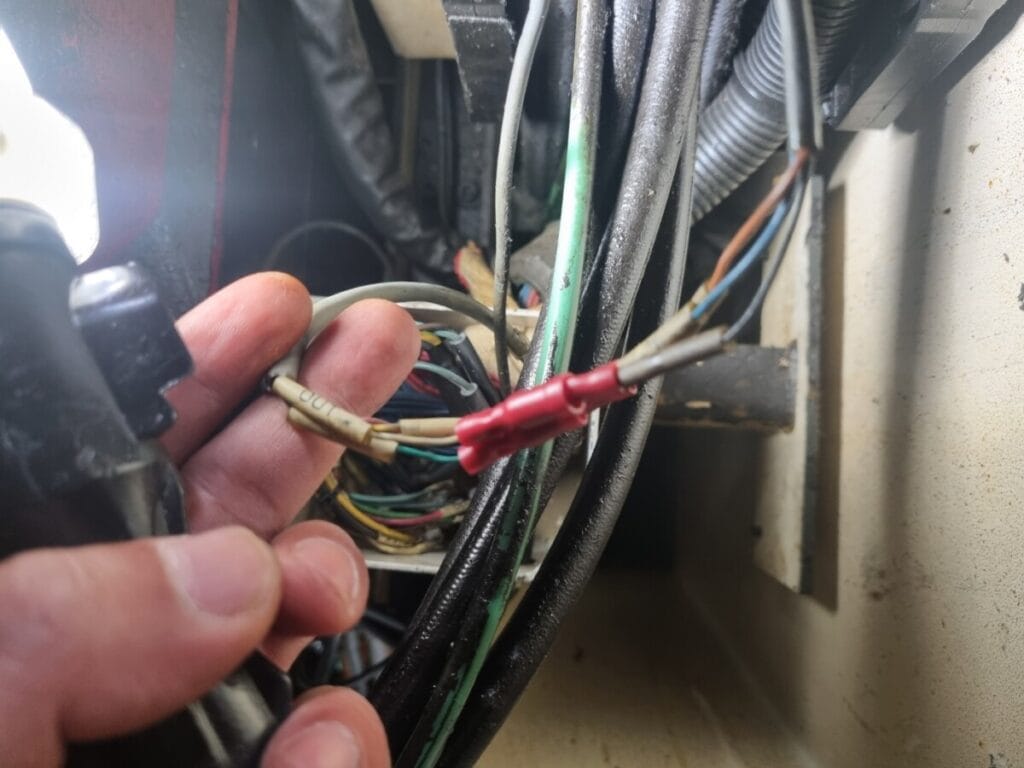

• 중개 박스 전압 측정 (센서 미점등 시): 센서가 점등되지 않는다면, 중개 박스 커버를 열고 테스터기를 사용하여 +24V와 0V 단자의 전압을 측정합니다.
  • 테스터기 체크 방법:
    1. 테스터기를 **DC 전압 측정 모드(VDC)**로 설정합니다. 측정 범위는 24V 이상을 측정할 수 있도록 설정하세요(예: 50V 또는 200V 범위).
    2. 테스터기의 빨간색(플러스) 프로브를 +24V 단자에 연결합니다.
    3. 테스터기의 검은색(마이너스) 프로브를 0V 단자에 연결합니다.
    4. 테스터기 화면에 나타나는 전압 값을 확인합니다.
  • 24V 출력이 정상인데 센서가 점등되지 않는 경우: 센서 불량이므로 센서를 교체해야 합니다.

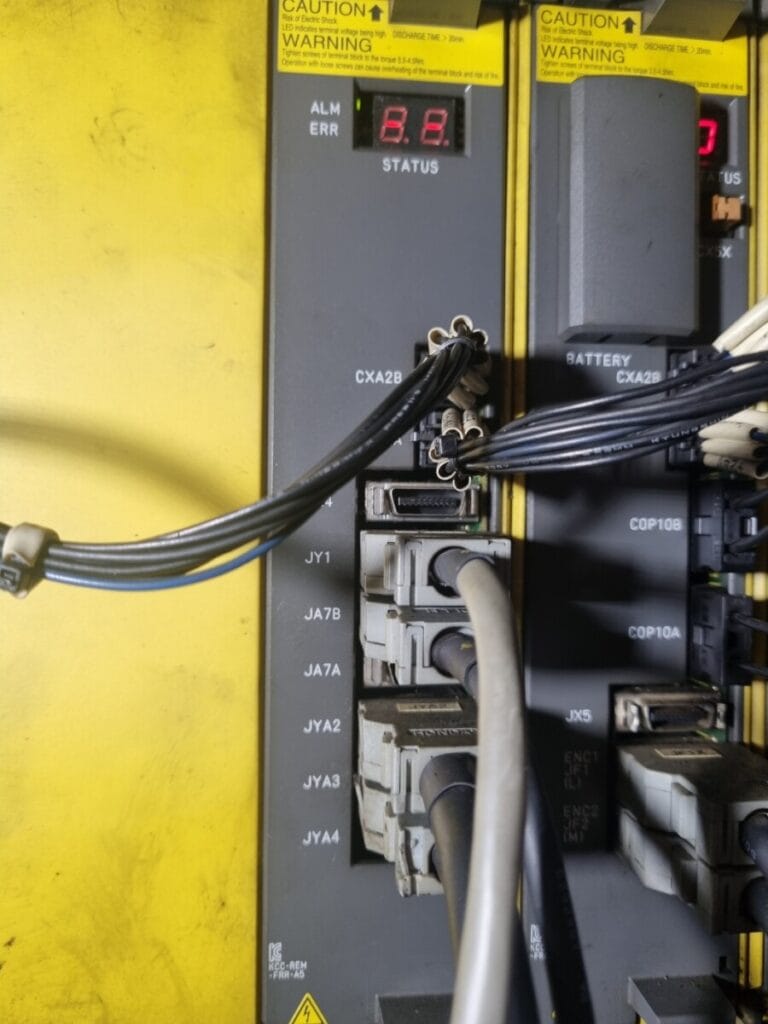

  • 24V 출력이 나오지 않는 경우: 스핀들 기판 불량일 가능성이 높으므로 스핀들 기판을 교체해야 합니다.

4. F500/50 M19 센서 및 스핀들 기판 교체 절차

• 기판 교체 후 신품 센서 교체: 스핀들 기판 교체가 필요했다면, 기판 교체 후에는 반드시 신품 M19 센서로 교체하는 것을 권장합니다.

5. F500/50 M19 센서 설치 및 조정 절차

새로운 센서를 장착하고 정확하게 작동하도록 조정하는 단계예요.

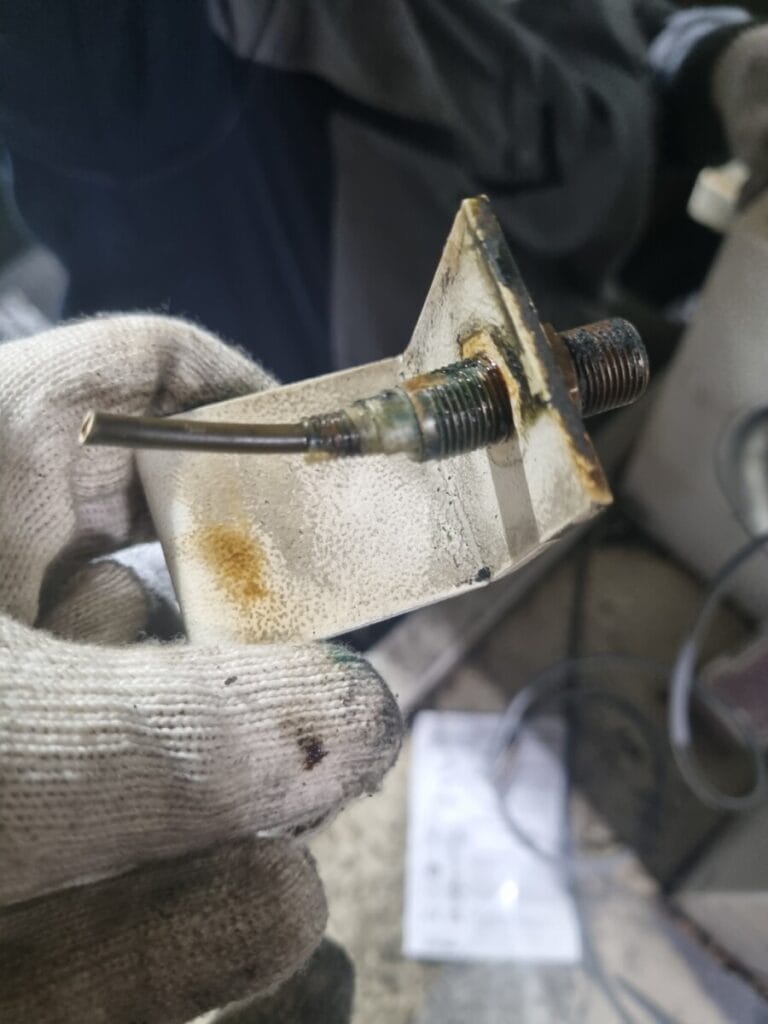

• 센서 돌출 길이 조정: 브래킷에 센서를 조립할 때 기존 센서와 동일한 길이로 돌출되도록 정밀하게 조정하고 너트를 조여 고정합니다.

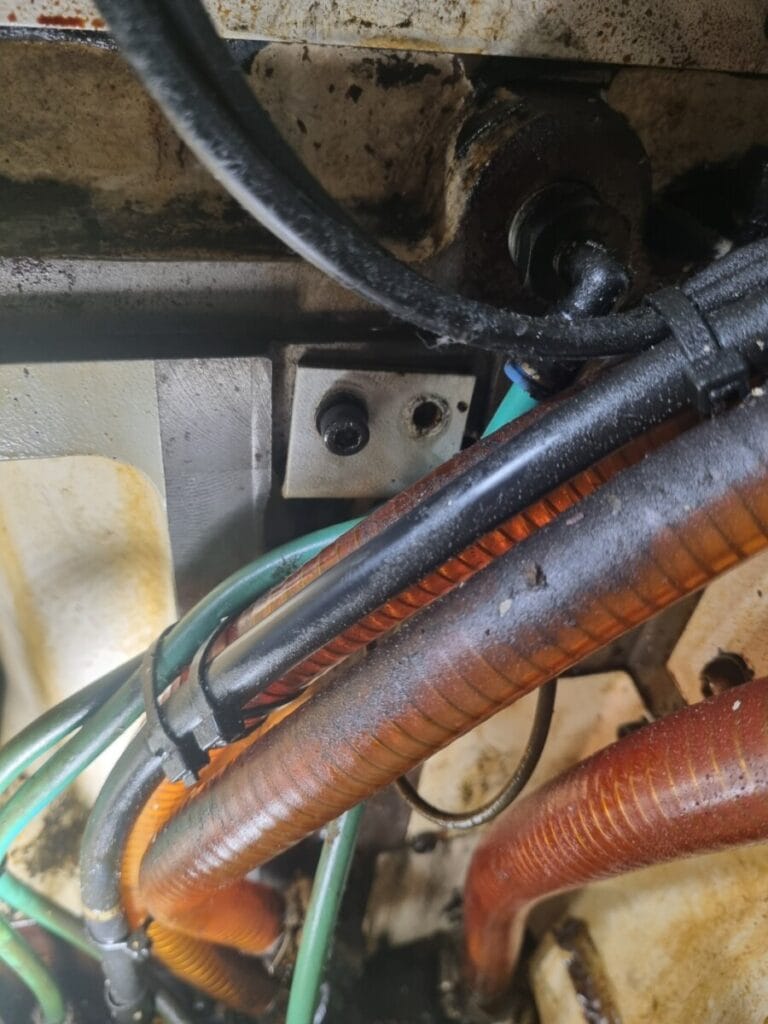

• 스핀들 회전을 통한 센서 점등 확인: 센서를 가조립한 상태에서 스핀들을 손으로 직접 회전시켜 센서가 일정 구간에서 점등되고 꺼지는지 확인합니다.
  • 센서가 점등되지 않는 경우: 센서 너트를 조금씩 돌려가며 돌출 길이를 미세하게 조정하여 점등이 되도록 합니다. 브래킷 자체에 나사산이 있어요.
• 문제 없으면 역순으로 조립: 센서의 정상적인 작동이 확인되었다면, 앞서 분해했던 부품들을 역순으로 조립하여 마무리합니다.
• CNC 컨트롤러에서 알람이 없는지 확인합니다.
• MDI 모드에서 M19 명령을 실행하여 스핀들이 정확한 위치에 정지하는지 여러 번 테스트합니다.
• 필요시, 컨트롤러 파라미터에서 스핀들 정지 위치 미세 조정이 필요할 수 있습니다. (이 작업은 반드시 해당 기계의 매뉴얼을 참조하거나 숙련된 기술자가 수행해야 합니다.)
• 자동 공구 교환(ATC) 사이클을 실행하여 정상적으로 작동하는지 확인합니다.

6. 현대위아 서비스센터 연락처

현대위아 공작기계 관련 문의나 서비스가 필요하시면 아래 연락처를 이용하시기 바랍니다.

• 현대위아 고객센터: 1588-9685 (평일 08:00 ~ 19:00, 휴일 08:00 ~ 17:00)
• 전국 영업소/서비스센터 안내: 현대위아 공작기계 영업소/서비스센터
