DMG DMC 60T C축 엔코더,벨트 교체 후 원점 세팅법

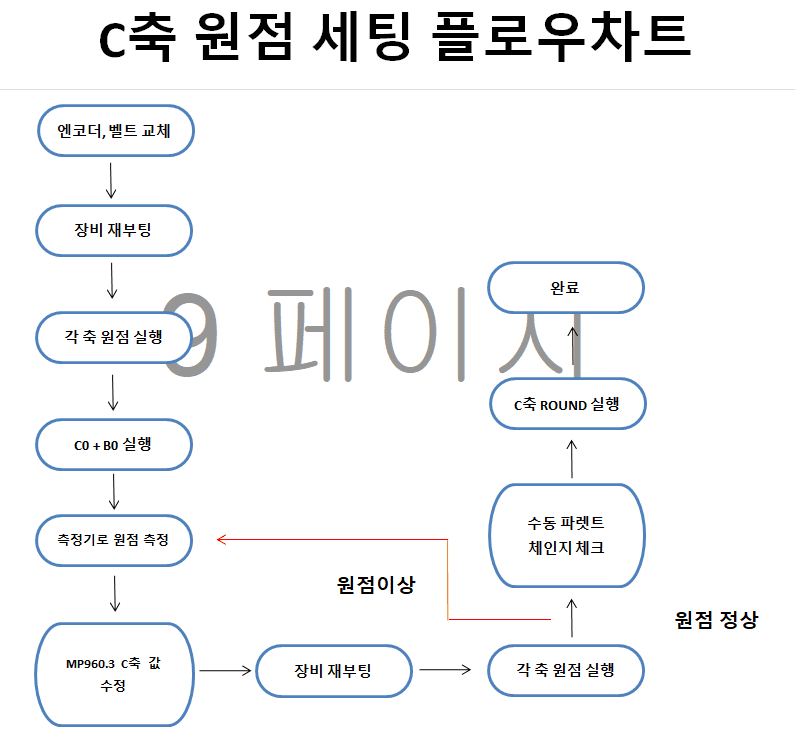

* DMC 60T C축 엔코더,벨트 교체 했다면 먼저 장비를 재부팅 시킨다.

 * 장비 부팅이 완료 되면 C축, B축을 제외한 X,Y,Z축을 먼저 원점을 잡고 X축의 위치가 파렛트 위치의 정반대 위치로 이송 시킨 다음 C축 원점을 잡는다.

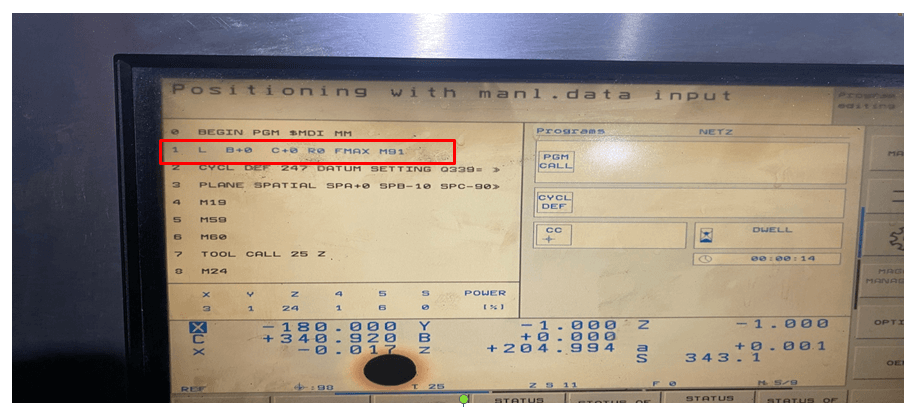

 * 이떄 C축의 원점을 잡으면 엔코더를 교체 했기떄문에 원점이 맞지 않을것이다. 원점을 잡기 위해서는 위의 사진과 같이 C0 + B0 를 실행 시켜 파렛트와 실린더의 위치가 직각이 되도록 측정기를 이용하여 세팅한다

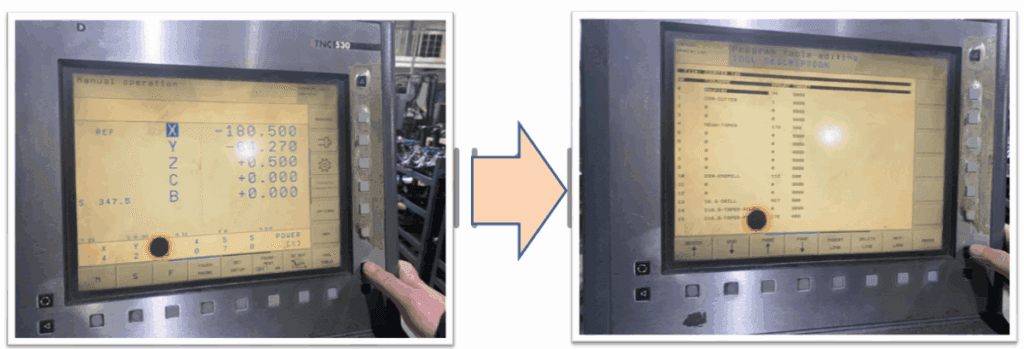

* C축의 세팅 측정이 끝이 축 좌표 화면에서 화면 전환 버튼을 누른다. * 환면전환 버튼을 누르면 다음 사진과 같은 화면으로 변한다

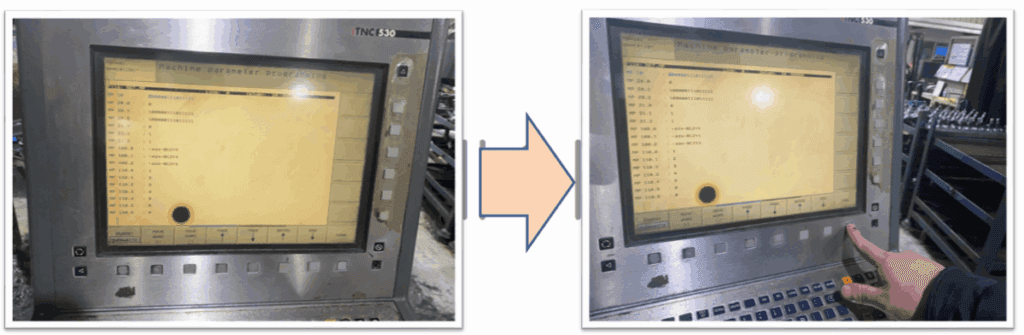

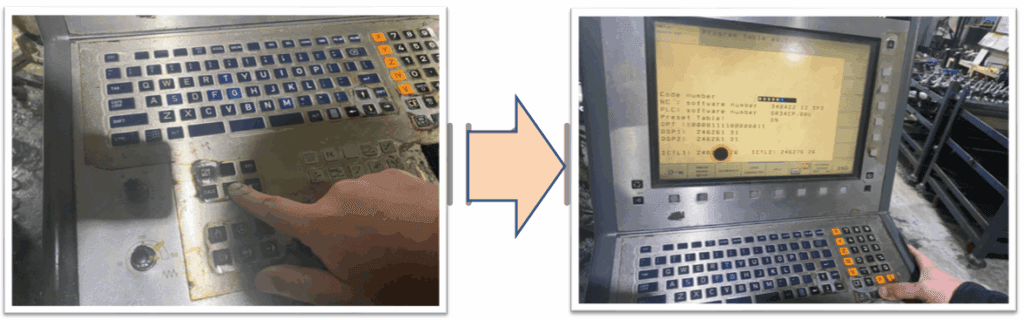

* 화면전환이 되었다면 왼쪽 사진에 보이는 MOD 버튼을 누른다.

* MOD 버튼을 누르고 나면 오른쪽 사진처럼 비밀번호를 누르는 화면이 생성되는데

  이때 95148을 누르게 되면  MP 화면으로 전환이 된다.   (MP : MACHINE PARAMETER )

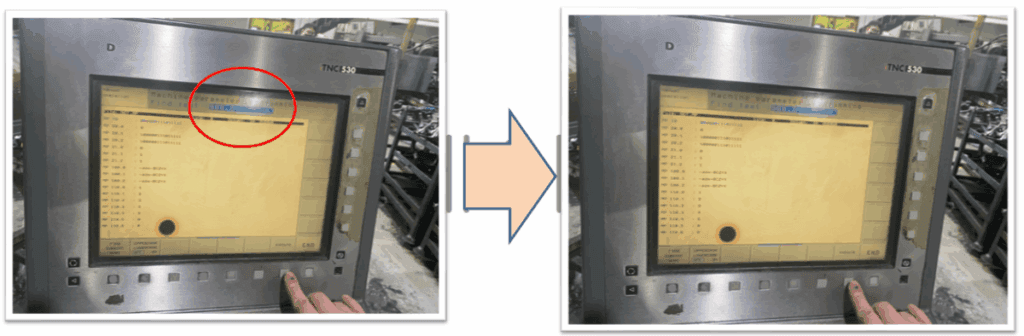

*MP 화면전환 후 C축 좌표을 찾기 위해 오른쪽 사진과 같이 FIND 버튼을 누른다.

  (화면 하단 실행하고자 하는 문구 밑에  버튼이 있다.)

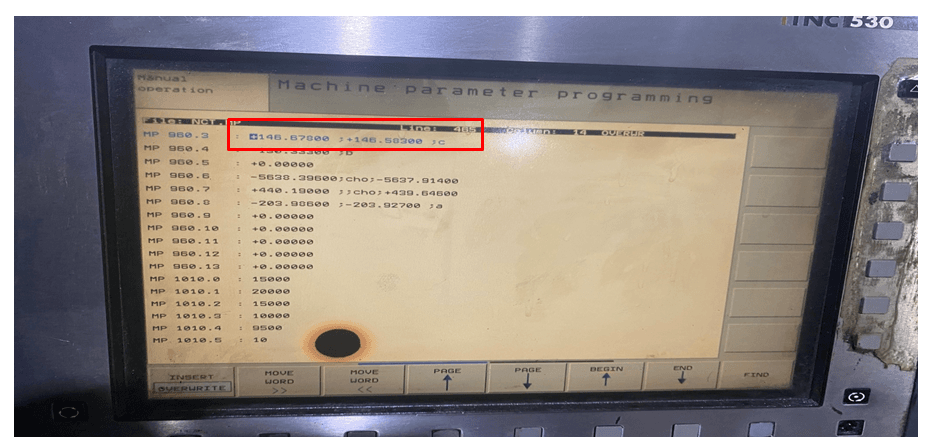

* 빨간색 테두리 안에 있는 숫자들이  엔코더를 교체하기전  기존 C축 좌표이다.

 * 수정을 할시에는 C축 좌표가 0.0 일때 측정계로 맞춰 가면서 측정계 눈금의 움직임이 희미할때의 값을 360도에서 뺀다음 그 값을 위 테두리 안에 더하거나 뺀다.

 (추가시 EX) +44.6700; 키보드 화살표 아래 버튼을 누르고 END로 빠져 나오면 된다)

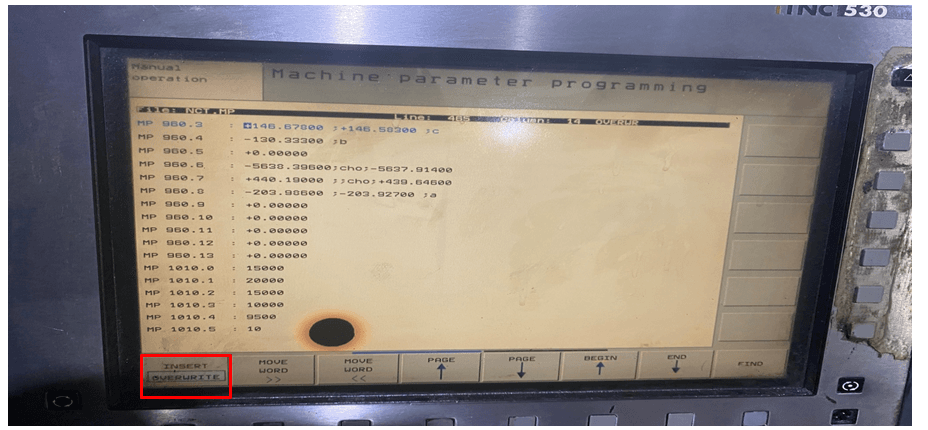

* 수정을 하게 될때 왼쪽 하단에 INSERT 와 OVERWRITE가 있는데

  INSERT는 새로운 수치를 적을때 사용을 하게 되고 OVERWRITE는 기존 적혀있는 수치에 겹처 쓰게 된다.

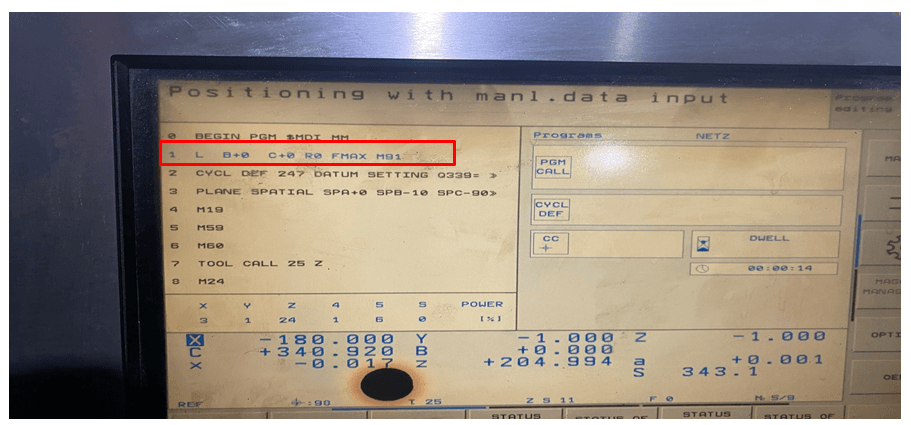

* 원점 세팅이 끝난 후 C0+B0 를 한번 실행해서 맞는지 확인 후 수동으로 파렛트 교체 확인후 작업을 끝낸다.

설비 제작사 : 독일 Deckel Maho ( 현재는 DMG MORI )

#DMG,#DMC 60T,#C축 엔코더 , #5축 가공기, #독일설비,#벨트교체,
